I Bozzelli



Con la realizzazione di questi bozzelli, ho provato a colmare un vuoto che a mio avviso era percepibile sul mercato.
In effetti, da quello che ho potuto vedere di bozzellame in legno se ne trova in abbondanza ed anche ben fatto, ma con la costruzione di questi miei bozzelli, ho cercato di realizzare qualcosa di diverso.

Questi bozzelli infatti pur essendo costruiti in legno e quindi adatti ad essere inseriti in un contesto di attrezzatura classica di una barca in legno, hanno un design moderno ed  accattivante.

I bozzelli, sono costruiti per fare in modo che tutto il carico applicato, vada a gravare sulla struttura in acciaio inox aisi 316 di cui sono dotati e sulla quale è inserita la puleggia a sfere in Delrin.

Quelli che si vedono sulle foto, sono stati costruiti utilizzando come essenza legnosa, il mogano sapeli ma nulla vieta di costruirli con qualsiasi tipo di essenza, visto che la parte in legno non è strutturale.

Ovviamente, sono stati realizzati a mano e la parte in legno è stata incollata, utilizzando esclusivamente resina epossidica addensata e mantenuta in pressione durante tutto il tempo della polimerarizzione.

Sono completamente smontabili per una più accurata pulizia o eventuale sostituzione di parti danneggiate

Come finitura, sono state applicate tre mani di resina epossidica liquida e dieci mani di vernice poliuretanica bicomponente trasparente con filtro anti UV.

Inoltre su richiesta, con la tecnica laser, è anche possibile incidere il nome della propria barca sulla testa dello spinotto che tiene la puleggia.





















                                       Versione con strozzatore

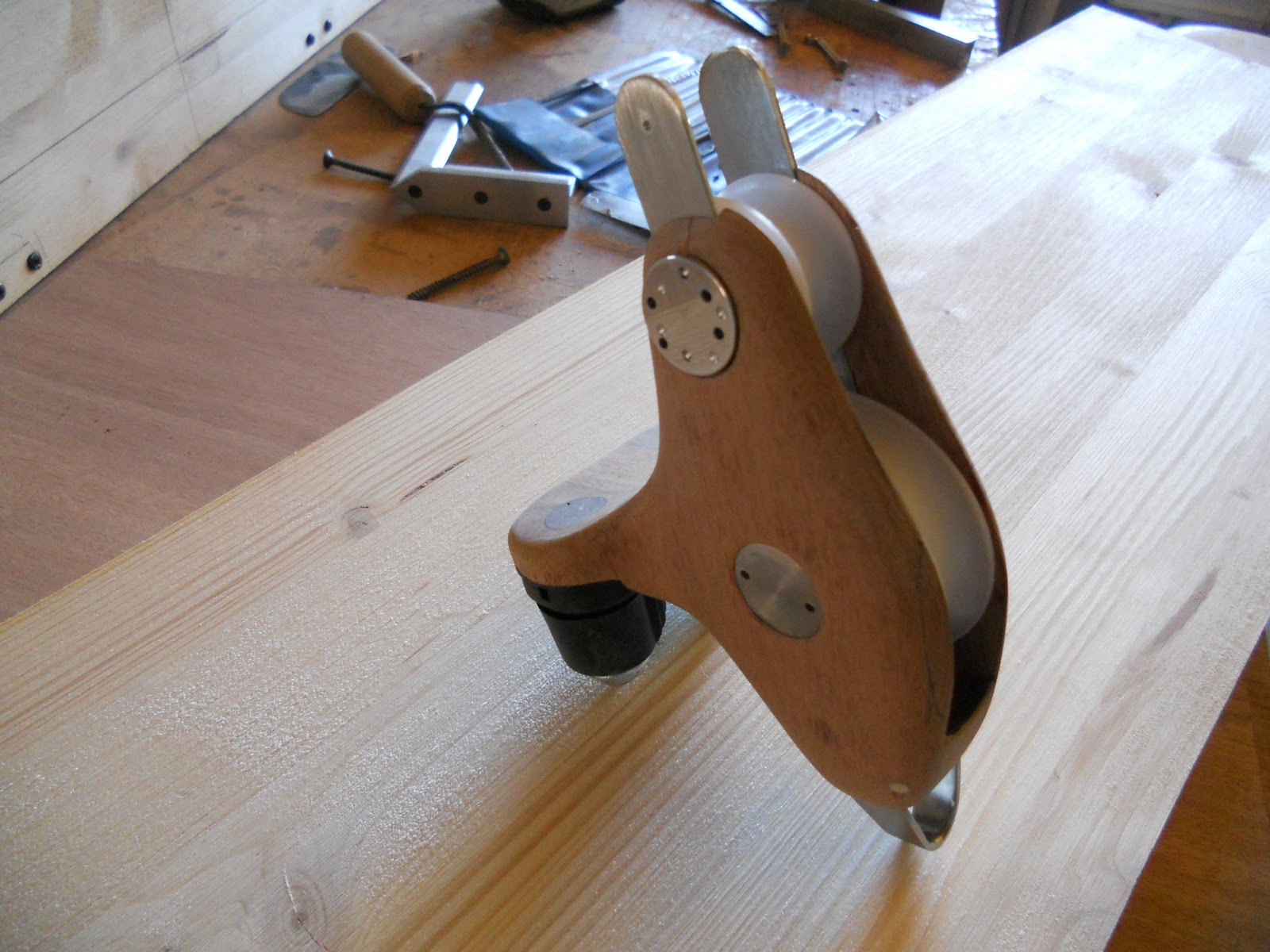

Ad integrazione della linea in legno, ho aggiunto un bozzello a violino completo di strozzatore.
Le dimensioni di questo bozzello, sono identiche al violino normale.
Le due semicasse, sono realizzate in mogano sapeli, costruite in pezzo unico con il suppoorto dello strozzatore.

La ferramenta è la stessa che ho utilizzato per gli altri bozzelli, ossia acciaio inox aisi 316 e viteria in A4

Il suddetto bozzello è indicato particolarmente per essere utilizzato ad integrazione del paranco della scotta della randa.

Ovviamente, può essere costruito sia nella versione a violino con o senza arricavo, come pure nella versione di bozzello semplice con o senza arricavo.
Anche in questo caso, come per i precedenti le essenze utilizzate possono essere di qualsiasi tripologia.




































.....ancora una versione con strozzatore e arricavo

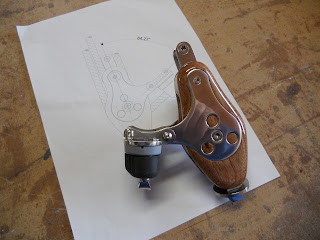

Ancora una versione di un vioilino con arricavo e strozzascotte, questa volta però la base su cui è fissato lo strozzascotte è in acciaio inox aisi 316 lucidata a specchio.
La base su cui è fissato lo strozzatore a camme, è avvitata a due supporti spessi 2 mm. annegati sulla cassa in legno e fissato a loro volta sui perni delle pulegge, tramite viti in acciaio inox A4
In questo modo la struttura diventa robustissima.
La base dello strozzatore è avvitata ai montanti in modo che ogni componente possa essere agevolmente smontato per la manutenzione ordinaria e straordinaria del bozzello.
Il piattello rotondo che si vede nelle foto, serve a contenere l'eventuale molla di richiamo, che contribuisce a tenere sempre dritto il bozzello.


Come per gli altri, la parte in legno è di Mogano trattato con tre mani di resina epossidica e dieci mani di vernice poliuretanica trasparente bicomponente.











  Versione con torretta girevole

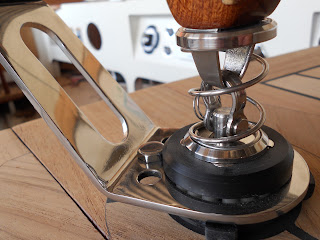

Ancora una applicazione con una torretta costruita in acciaio inox aisi 316 lucidato a specchio che gira su sfere in derlin, realizzata per equipaggiare la Lancia 22' Evo che stò costruendo.
Si tratta di un bozzello semplice con cassa in mogano al quale ho applicato i due piattelli che fanno da battuta per la molla.

La parte girevole, l'ho realizzata in Delrin nero con all'interno le sedi adatte ad ospitare le sfere anch'esse in delrin che ne garantiscono elevata scorrevolezza e giochi inesistenti.

La torretta l'ho ricavata da una lastra di acciaio inox aisi 316 avente uno spessore di 4 mm.

Una volta tagliata l'ho sgrossata e rifinita per mezzo di  lima e tela smeriglio, quindi l'ho fatta piegare con una piegatrice e lucidare a specchio.

Il fissaggio sul supporto è assicurato da quattro bulloni M6 e rispettivi dadi.



                              In fibra di carbonio




Dopo la linea dei bozzelli in legno, ho voluto realizzarne qualcuno anche in carbonio.

Per adesso sono solo dei prototipi, che mi sono serviti più che altro per sondare un discorso di oggettiva fattibilità.
La realizzazione di questi prototipi, ha comunque comportato la costruzione di un master, con i

rispettivi stampi e controstampi, in modo da definire anche la parte interna del bozzello stesso.

Come per i loro predecessori, anche questi bozzelli, pur essendo realizzati su stampi, con la tecnica del vuoto e laminati con fibra di carbonio e resina epossidica, sono anch'essi completamente smontabili, per una più accurata manutenzione e sostituzione di eventuali parti danneggiate.


Inoltre anche per questa serie è possibile una personalizzazione con incisione laser, inserendo per esempio, il mome della barca e/o l'anno di costruzione.

Come si nota dalle foto, il design richiama quello del modello in legno con leggere modifiche, per cercare di renderlo un pò più "moderno".
